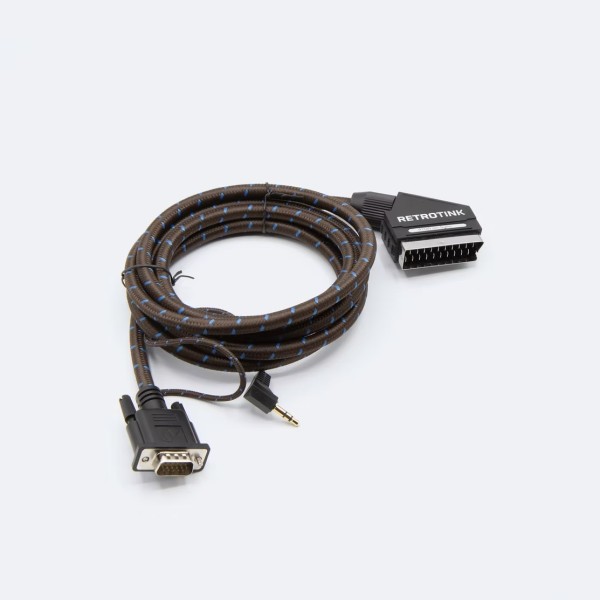

HD15 to SCART Cable

Spezifikationen

• HD15 (VGA) plus Audio (3,5 mm) auf SCART
• Impedanzkontrolliertes 75-Ω-Minikoaxialkabel für alle Videosignalleitungen: Rot, Grün, Blau, Sync
• Geschirmtes Audio zur Minimierung von AV-Übersprechen
• Gesamtschirmung des gesamten Kabels zur Minimierung von Störsignalen
• Doppelt geschirmte Kabel (individuelle Schirmung pro Signal plus Gesamtschirmung)
• Der 470-Ω-Widerstand an SCART-Pin 20 sorgt für eine sichere Übertragung der 5-V-TTL-Synchronisation auf Videopegel
• Länge: 2m

Vorsicht

• Der 470-Ω-Widerstand ist nur für Quellen mit 5-V-TTL-Synchronisationsausgang geeignet.
• Das Kabel verfügt nicht über einen Sync-Combiner – ein gültiges Composite-Sync-Signal muss an HD15 Pin 13 anliegen.
• SCART ist gerichtet – dieses Kabel dient zum Senden einer Videoquelle an den HD15-Anschluss und zum SCART-Anschluss.
• Es erfolgt keine Signalkonvertierung – hochauflösende VGA-Computerquellen werden nicht auf Standard-TV-Signale skaliert.
