Master System II Konsole RGB

Beim Master System II handelt es sich im Wesentlichen um ein Redesign der ursprünglichen Konsole.

Dieses Master System II wurde mit einem RGB Bypass von Voultar auf RGB umgebaut.
Dies ermöglicht ein sozusagen Jailbarfreies RGB Signal, welches für das beigelegte HD Retrovision Componentenkabel optimiert ist.

Technische Daten Sega Master System 2
CPU: mit 3,55 (PAL/SECAM) bzw. 3,58 (NTSC) MHz getakteter Z80 (8-Bit-CPU)
Grafik: ein vom Texas Instruments TMS9918 abgeleiteter VDP (Video Display Processor)
128 KBit ROM
64 KBit (8 KByte) RAM (einige Cartridges erweitern diesen)
128 KBit (16 KByte) Video-RAM
bis 32 Farben gleichzeitig aus zwei Paletten von 64 Farben (Paletten für Hintergrund & Sprites getrennt, inoff. mit spez. Programmiertricks auch 64 Farben)[8]
256×192 und 256×224, bei PAL/SECAM auch 256×240 Pixel Bildschirmauflösung
8×8 Pixel Zeichen, maximal etwa 488 (unkomprimiert, begrenzte VRAM-Kapazität)
8×8 oder 8×16 Pixel Sprites, maximal 64 gleichzeitig
ganzer oder teilweiser Bildschirmverschub (Scrolling) in horizontaler, vertikaler und diagonaler Richtung
Musik: Texas Instruments SN76489 4-Kanalton (mono)
beim japanischen Master System zusätzlich mit YM-2413, beim Mark III über FM-Unit
Der SN76489 implementiert einen Rauschgenerator sowie 3 Soundgeneratoren, die einen Frequenzbereich von 122 Hz bis etwa 12,5 kHz abdecken können.
Der YM-2413 hat 9 Monokanäle
Antennenanschluss
Pause-Schalter an der Konsole
Modul-Slot
BIOS prüft Region und Checksumme

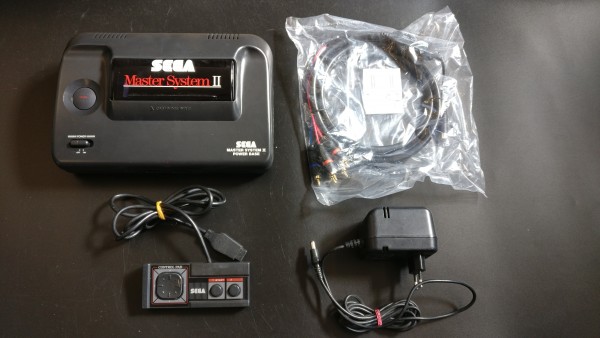

Im Lieferumfang enthalten ist:

• Master System II
• Stromadapter
• HD Retrovision MD2 Componentkabel
• 1 * Controller

Wie schliesse ich mein Master System 2 an?
